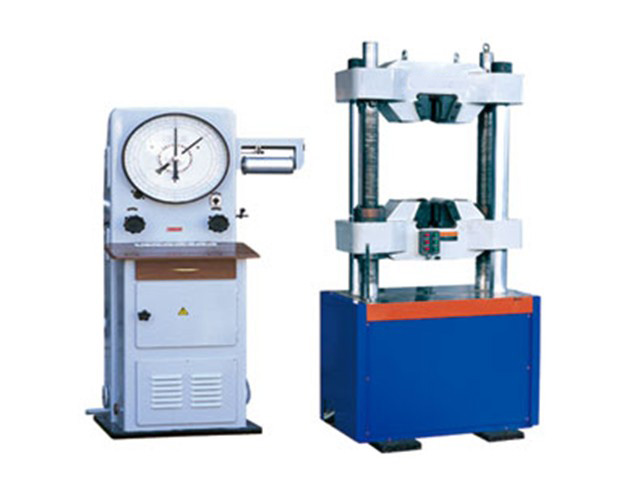

WE-B度盘式液压万能试验机

Source：en.jnmjsysb.com Author：maijie Release time：2014-01-02 09:51 Views：141

产品说明：

一、用途：
该试验机广泛适用于金属材料的拉伸、压缩、弯曲和剪切试验，也可用于水泥、混凝土等非金属材料的抗压和抗折试验。增加专用辅具后，可进行紧固件、钢丝绳、构件的力学性能试验，是航空航天部门、工程质量检测、大专院校、工矿企业、科研单位理想的高品质检测设备,符合GB/T228-2002《金属材料室温拉伸试验方法》。
二、主要技术指标：

型号		WE-100	WE-300B	WE-600B	WE-1000B
最大试验力（kN）		100	300	600	1000
试验力测量范围		2%~10%FS，全量程分1、2、5三档
试验力示值相对误差		优于示值的±1%
描绘装置变形放大比		2:1或4:1
圆试样夹持直径（mm）		Φ6-Φ22	Φ10-φ32	φ13-φ40	φ13-φ60
扁试样夹持厚度（mm）		0-15	0-15	0-30	0-40
扁试样夹持宽度（mm）		60	70	80	120
试验空间（mm）	拉伸	610	440	580	550
	压缩	520	350	480	580
上下压盘尺寸（mm）		Φ100	Φ130	Φ180	210×210
弯曲试验支辊间距（mm）		30-300	30-380	30-380	50-550
活塞最大行程（mm）		150	250
供电电源		380V±10%,50Hz
工作环境		10℃~30℃，相对湿度≤80%
外形尺寸（L×W×H）（mm）	主机	730×500×1930	900×580×2265	900×580×2340	985×650×2295
	测力计	1070×810×1730
重量（kg）		1350	2720	3000	4100

三、主机配置：
1、主机：油缸下置式、液压夹紧；
2、拉伸、压缩、弯曲、剪切辅具各一套；
3、测力计一台；
4、工作油源一套；
5、液压控制阀一套。
四、产品功能特点：
1、主机
1.1整机结构紧凑、布局合理，与上置式相比在试验空间不变的前提下大大降低了整机的高度；
1.2 采用链条传动方式；
1.3 独特的丝杠间隙消除机构，保证了试验加载的连续性；
1.4 独立式液压加紧机构保证了夹持系统的可靠性，试样拉断也不会脱落伤人，确保了试验人员的安全。
2、测力系统
2.1测力计与试验机主机两部分各自独立，中间通过高压油管和导线有机的连接起来，避免了试样断裂时所产生的强烈震动对测力计度数的影响，保证了试验读数的准确可靠；
2.2试验力指示度盘采用封闭式结构，刻度清晰；
2.3 配有加荷速度指示器使操作更加方便，具有0.4转/分、0.8转/分、2转/分三种速度。
