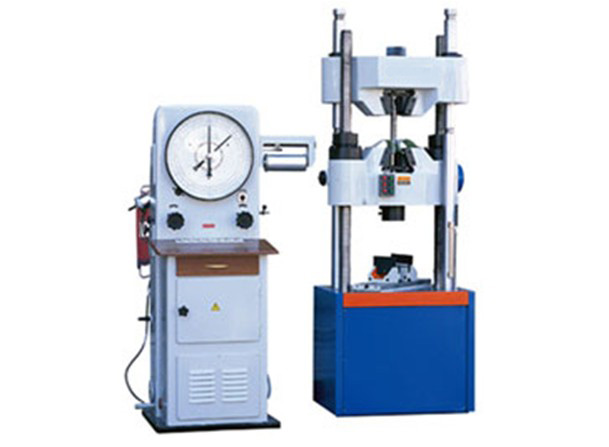

WE-（蜗轮蜗杆）度盘式液压万能试验机

Source：en.jnmjsysb.com Author：maijie Release time：2014-01-02 09:53 Views：92

产品说明：

一、 用途：
该试验机广泛适用于金属材料的拉伸、压缩、弯曲和剪切试验，也可用于水泥、混凝土等非金属材料的抗压和抗折试验。增加专用辅具后，可进行紧固件、钢丝绳、构件的力学性能试验，是航空航天部门、工程质量检测、大专院校、工矿企业、科研单位理想的高品质检测设备,符合GB/T228-2008《金属材料室温拉伸试验方法》。
二、主要技术指标：

型号规格			WE-300	WE-600	WE-1000
最大试验力（kN）			300	600	1000
试验力测量范围			2%~10%FS，全量程分1、2、5、10四档
试验力示值相对误差			优于示值的±1%
描绘装置变形放大比			2:1或4:1
圆试样夹持直径（mm）			Φ10-φ32	φ13-φ40	φ13-φ60
扁试样夹持厚度（mm）			0-15	0-30	0-40
扁试样夹持宽度（mm）			70	80	120
试验空间（mm）	拉伸		800	880	800
	压缩		700	800	670
上下压盘尺寸（mm）			Φ130	Φ180	210×210
弯曲试验支辊间距（mm）			30-380	30-380	50-550
活塞最大行程（mm）			250
供电电源			380V±10%,50Hz
工作环境			10℃~30℃，相对湿度≤80%
外形尺寸（L×W×H）（mm）		主机	900×580×2260	900×580×2340	985×650×2295
		测力计	,, , 1070×810×1730
重量（kg）			2720	3000	4100

三、主机配置：
1、主机，油缸下置式、液压夹紧；
2、拉伸、压缩、弯曲、剪切辅具各一套；
3、测力计一台；
4、工作油源一套；
5、液压控制阀一套。
四、产品功能特点：
1、主机
1.1主机结构采用岛津技术，整机结构紧凑、布局合理，与上置式相比在试验空间不变的前提下大大降低了整机的高度。
1.2采用横穿移动横梁的蜗轮蜗杆传动机构来调整试验空间，与链条传动方式相比具有调整试验空间时不需要丝杠旋转的特点，使传动系统与定位系统彻底分离，加载系统几何中心与受力中心完全一致，保证了上下钳口的同轴度和主机的耐久性。
1.3独特的丝杠间隙消除机构，保证了试验加载的连续性。
1.4独立式液压加紧机构保证了夹持系统的可靠性，试样拉断也不会脱落伤人，确保了试验人员的安全。
