一、设备用途：
该试验机广泛适用于金属材料的拉伸、压缩、弯曲和剪切试验，也可用于水泥、混凝土等非金属材料的抗压和抗折试验。增加专用辅具后，可进行紧固件、钢丝绳、构件的力学性能试验，是航空航天部门、工程质量检测、大专院校、工矿企业、科研单位理想的高品质检测设备, 符合GB/T228-2010《金属材料拉伸试验-第一部分：室温试验方法》。
二、主要技术指标：

型号 规格		WES-100B	WES-300B	WES-600B	WES-1000B
最大试验力		100	300	600	1000
试验力测量范围		2%~10%FS，全量程分1、2、5三档
圆试样夹持直（mm）		Φ6-φ22	Φ10-φ31	φ13-φ40	φ13-φ60
扁试样夹持厚（mm）		0-15	0-15	0-30	0-40
扁试样夹持宽（mm）		60	70	80	120
试验空间（mm）	拉伸空间	600	470	580	650
	压缩空间	500	420	480	550
上下压盘尺寸（mm）		Φ100	φ130	φ180	210×210
弯曲试验支辊间距（mm）		30-300	30-380	30-380	50-550
活塞最大行程（mm）		150	250
供电电源		380V±10%,50Hz
工作环境		10℃~30℃，相对湿度≤80%
外形尺寸（mm） （L×W×H）	主机	730×500×1930	740×590×1850	830×600×2010	986×850×2290
	控制柜	550×550×1130	600×600×1165
重量（kg）		1350	2000	2700	3500

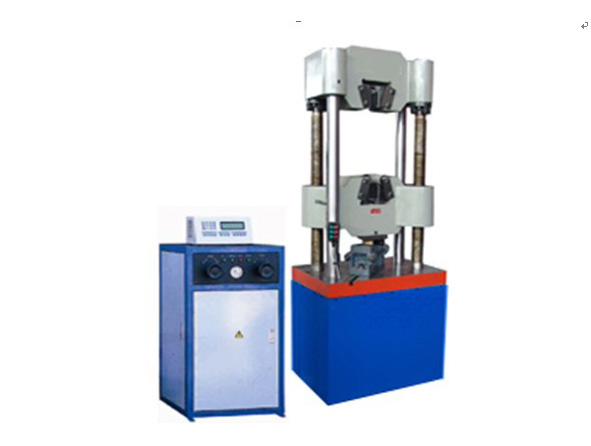

三、主机配置：
1、主机，油缸下置式、液压夹紧；
2、拉伸、压缩、弯曲、剪切辅具各一套；
3、工作油源一套；
4、液压控制阀一套。
四、产品功能特点：
1、主机
1.1主机结构结构紧凑、布局合理，与上置式相比在试验空间不变的前提下大大降低了整机的高度。
1.2采用链条传动方式。
1.3 独特的丝杠间隙消除机构，保证了试验加载的连续性。
1.4 独立式液压加紧机构保证了夹持系统的可靠性，试样拉断也不会脱落伤人，确保了试验人员的安全。
2、测力系统
本机采用传感器测力，液晶屏显示力值，读数直观，精度高（国家标准一级精度），具有加荷速度跟踪，超量程保护等功能。
