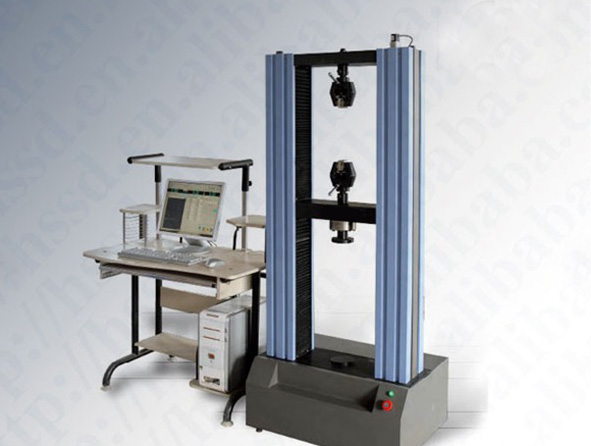

如图所示产品为济南迈捷试验设备有限公司生产的WDW微机控制电子万能试验机(门式)。以下则是我们为您介绍的WDW微机控制电子万能试验机(门式)的详细相关情况。
一、主要用途
本款试验机可对金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。
可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。
WDW微机控制电子万能试验机(门式)的控制系统软件采用基于WINDOWS操作系统作为平台，具有运行速度快，界面温和，操作简单等特点，可满足不同材料的试验测量需要。如有特殊要求，软件可定做，并可按用户要求扩展软件功能。
二、测量系统
负荷测量：采用0.05%FS高稳定性、高精度轮辐式拉压传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。
试样变形测量：通过大变形测量系统或电子引申计（小变形测量），采用24位A/D转换单片机采集系统，经计算机控制数据处理，实现试样的变形测量。
位移测量：采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位移（即上下夹头相对位移）的测量。
三、传动控制系统
WDW微机控制电子万能试验机(门式)采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由立柱、上横梁、中横梁、工作台组成门式框架，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。
四、试验力控制系统
WDW微机控制电子万能试验机(门式)的试验力控制系统采用计算机结合先进的电子技术、实现标准化、单元化控制，具有加载平稳、测量准确、采集频率高等特点。自动采集处理试验数据，绘制多种曲线并打印试验报告。
五、保护装置
具有过载、过流、漏电等保护功能。
六、详细参数列表

产品名称	WDW微机控制电子万能试验机(门式)
产品型号	WDW-5	WDW-10	WDW-20	WDW-50	WDW-100
结构形式	门式结构
最大试验力（KN）	5	10	20	50	100
试验力级别	1级
试验力测量范围	2%--100%FS
试验力示值相对误差	≤示值的±1%
力分辨率	1/300000
位移测量装置	光电编码器
位移示值相对误差	≤示值的±1%
位移分辨率（mm）	0.01
位移速率调节范围（mm/min）	0.05-500无极调速				0.05-300无极调速
安全保护装置	机械限位保护和软件过载保护
有效拉伸空间（mm）	800			700	650
有效压缩空间（mm）	750			650	600
有效试验宽度（mm）	350			400	450
楔形夹具夹持方式	手动加紧
压缩附具(mm)	压盘直径φ120或定制
主机外形尺寸（mm）	690×380×1650	690×380×1650	690×380×1650	755×355×1780	825×600×1950
主机电源	0.5KW/AC220V±10%	0.5KW/AC220V±10%	0.5KW/AC220V±10%	0.75KW/AC220V±10%	1KW/AC380V±10%
主机重量（KG）	320	320	340	420	560

备注：以上参数仅供参考，详细参数请以真实设备为主！
